網格化溫室氣體在線監測系統方案

網格化溫室氣體在線監測系統方案，溫室氣體監測儀器

根據東京議定書規定：

溫室氣體共6種：CO2、N2O、CH4、HFCs、PFCs、SF6。為了防止嚴重的氣候變化，我們需要迅速減少全球溫室氣體排放。世界每年排放約500億噸溫室氣體（以二氧化碳當量衡量）。

導致溫室效應的原因跟二氧化碳有什么關系？

二氧化碳就是一種可以吸收紅外線并反射回大地的一種溫室氣體，只是二氧化碳沒有甲烷等溫室氣體那么強烈，但是在這些含量不足百萬分之零點幾的溫室氣體里面，含量高達405ppm(2019年數據）的二氧化碳是唯一一個可以靠人類活動減少到自然正常水平的溫室氣體。還大量含有的溫室氣體是水蒸氣，但水蒸氣增多也是二氧化碳多了導致全球變暖而升溫提高了水蒸氣蒸氣壓導致水蒸氣增多。所以，要想減少溫室氣體，去減少水蒸氣費力不討好，還治標不治本。所以，通過減少二氧化碳，來讓地球降溫，之后自然的減少水蒸氣，這樣就使地球降溫了。

為了進一步做好碳達峰、碳中和工作，積極開展碳排放核算方法研究，逐步提升碳排放核算的準確性、實時性，上海麥越環境公司開展了網格化溫室氣體在線監測系統方案，溫室氣體監測儀器試點設備研發工作。

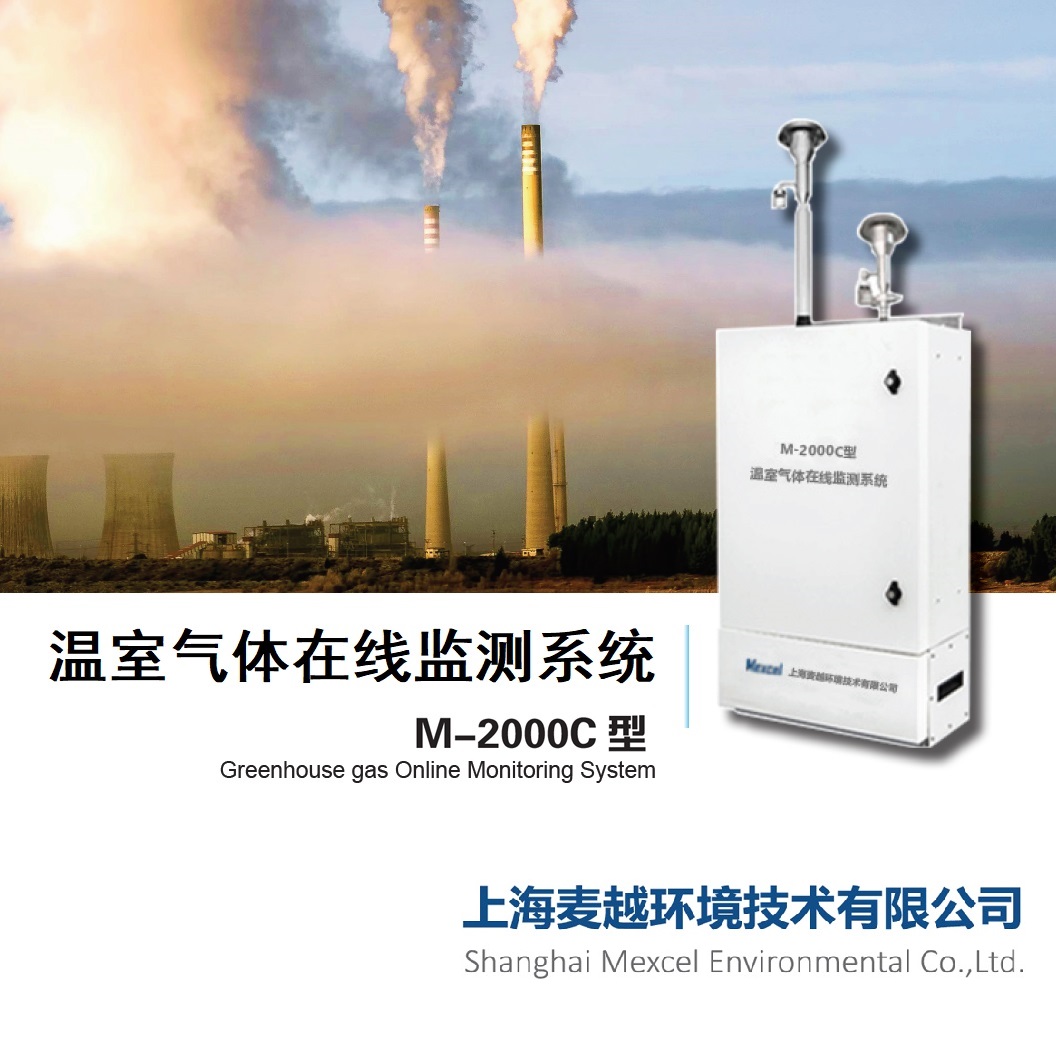

M-2000大氣碳排放監測系統，該系統包括固定污染源排口二氧化碳監測設備、廠界二氧化碳監測設備、智慧信息云平臺，通過對電廠、礦區等場所的溫室氣體、碳排放數據進行監測，探索研究碳排放計算方法和軟硬件系統。

一、溫室氣體監測項目分析：

測量物質選擇：CO2、CH4、N2O、氣象五參數等（可擴展CO、NH3、PM10、PM2.5、TVOC等）。

有無防爆要求：根據實際工況需求而選型。

分析儀配置：高精度氣體傳感器、PID光離子傳感器。

二、站點配置：

網格化溫室氣體排放溫室氣體排放微型空氣質量微型空氣質量站站

CO、CO2、、CH4、、N2O（（可擴展可擴展CO、NH3、PM10、PM10、PM2.5、、TVOC等））和溫度、濕度、風向、風速和和溫度、濕度、風向、風速和壓強壓強，，一體化設計，含太陽一體化設計，含太陽能電池板及高性能蓄電池，支持能電池板及高性能蓄電池，支持NBNB--IoT/GPRSIoT/GPRS等通訊方式方式。

三、技術參數

1、CO2量程：0-20ppm，檢測下限：5ppb, 分辨率: 2ppb, 誤差：±0.1ppm或≦25%；

2、CH4量程：0-20ppm，檢測下限：5ppb, 分辨率: 2ppb, 誤差：±0.1ppm或≦25%；

3、N2O 量程：0-20ppm，檢測下限：5ppb, 分辨率: 2ppb, 誤差：±0.1ppm或≦25%；

四、系統特點

以網格化方式部署空氣中溫室氣體排放微型檢測儀支撐環境保護網格化監管，以科學的技術手段和精準的監測指標，為網格化監管提供數據支撐，通過快速預警提高監管整治效率，采用以人為之、技術為輔的監管策略，切實有效的提高環境空氣監管治理能力。

網格化溫室氣體排放微型空氣質量站采用傳感器方式對CO2、CH4、N2O（可擴展CO、NH3、PM10、PM2.5、TVOC等）和溫度、濕度、風向、風速和壓強進行實時在線采集。

氣象環保一體化設計，所有傳感器集成在同一個模具內，共用同一塊控制電路板，且具有原始檢測數據存儲功能。

超聲波測風，整個儀器無移動部件，免維護；光學檢測降雨量，免除定期清洗雨量筒等運維。

設備具有遠程招測，數據補包，遠程校準, 遠程變更IP，遠程協議切換等豐富的指令集。

設備功耗：≤1W

供電方式：市政（220V）供電或太陽能供電（25V)；也可采用內部高蓄能電池供電方式。太陽能電池工作時間：要求無外接電源連續工作≥12個月；

數據傳輸：儀器內置GPRS/UDP模塊，無線傳輸，無需額外布置外接模塊。

數據存儲及計算功能：所投網格化微型空氣監測站須具有檢測數據寄存器和校準寄存器。

擴展功能：可擴展監測以下氣體，如H2S、CO、NH3、PM10、PM2.5、TVOC等等氣體，GPS定位功能，電子羅盤自動定北，噪聲檢測，紫外輻射等。

安裝高度：高度≥2m

五、基本功能

◆ 專業的無組織排放采樣探頭，防風、防雨、防蚊蟲；

◆ 含風速、風向參數監測儀器；

◆ 采樣方法采樣抽取式；

◆ 含預處理系統，精密過濾器除霧除塵；

◆ 傳感器具備UV除菌功能等防止產生冷凝及傳感器污染自清潔功能；

◆ 具備無線傳輸功能，可將監測數據上傳至監控平臺，支持HJ212-2017通訊協議；

◆ 具備超標報警功能，配置聲光報警器，可以設置報警限（2級）；

◆ 具備數據顯示、存儲、導出功能，歷史數據保存1年以上；

◆ 具備數據統計功能；

◆ 具備斷電自動恢復工作功能；

◆ 具有標定、反吹、校零接口；

◆ 滿足戶外條件下正常工作，防雨防塵防爆設計。

六：系統配置：

規格型號：M-2060W

供應廠家：上海麥越

1、采樣泵個1

2、分析單元（傳感器部分）傳感器臺1

3、流量計個1

4、分水過濾器或冷凝除水器1臺
