voc在線監測設備安裝 法規依據

關于voc在線監測設備安裝 法規依據，分為污染物排放標準、voc在線監測設備安裝標準、站房建設標準、采樣孔法蘭、環保比對孔法蘭等安裝施工標準，具體跟隨麥越環境儀器來看一下；

一、大氣污染物排放標準：

大氣污染物綜合排放標準（GB16297-1996）；

惡臭污染物排放標準（GB14554-1993）；

煉焦爐大氣污染物排放標準（GB16171-1996）；

飲食業油煙排放標準（GB18483-2001）；

儲油庫大氣污染物排放標準（GB20950-2007）；

汽油運輸大氣污染物排放標準（GB20951-2007）；

加油站大氣污染物排放標準（GB20952-2007）；

合成革與人造革工業污染物排放標準（GB21902-2008）；

《國務院關于加強環境保護重點工作的意見》（國發〔2011〕35號）；

《中華人民共和國環境保護部公告（2013年第59號）環境空氣細顆粒物綜合防治技術政策》；

《省政府關于印發江蘇省大氣污染防治行動計劃實施方案的通知》，蘇政發〔2014〕1號；

《揮發性有機物（VOCs）污染防治技術政策》環境保護部公告【2013】 31號；

《環境保護部關于加強環境應急管理工作的意見》（環發〔2009〕130號）

《關于切實加強風險防范嚴格環境影響評價管理的通知》環發【2012】98號；

《大氣污染防治行動計劃》（國發〔2013〕37號）

《關于印發江蘇省重點行業揮發性有機物污染控制指南的通知》（蘇環辦【2014】128號）；

《環境保護部關于印發〈2013年全國環境應急管理工作要點〉的通知》（環辦〔2013〕10號）

二、M-3000Svoc在線監測設備設計標準

1、固定污染源煙氣排放連續監測技術規范（試行）（HJ/T 75-2007）

2、固定污染源排氣中顆粒物測定與氣態污染物采樣方法（GB/T 16157）

3、固定污染源排氣中非甲烷總烴的測定氣相色譜法（HJ/T 38-1999）

4、固定污染源廢氣揮發性有機物的采樣氣袋法（HJ 732）型

5、固定污染源煙氣連續監測系統技術要求及檢測方法（試行）（HJ/T 76-2007）

6、污染源在線自動監控（監測）系統數據傳輸標準( HJ/T 212)

7、固定污染源廢氣非甲烷總烴連續在線監測系統技術要求及檢測方法（HJ-1013-2018）

8、煙氣采樣器技術條件（HJ/T47-1999）

9、污染源在線自動監控（監測）系統數據傳輸標準（HJ/T212-2005）

10、信息技術設備（包括電氣事務設備）的安全（GB4943-1995）

11、電氣裝置安裝工程施工及驗收規范（GBJ232-92）

12、信息技術設備包括電氣設備的安全（GB4943-95）

13、安全防范工程程序與要求（GB/T75-94）

14、2018上海市固定污染源非甲烷總烴在線監測系統安裝及聯網技術要求

15、分析儀器通用技術條件（GB12519-1990）

16、自動化儀表工程施工及驗收規范（GB 50093-2002）

17、石油化工可燃氣體和有毒氣體監測報警設計規范（GB50493-2009）

18、在線分析儀系統的設計和安裝（EEMUA No.138）

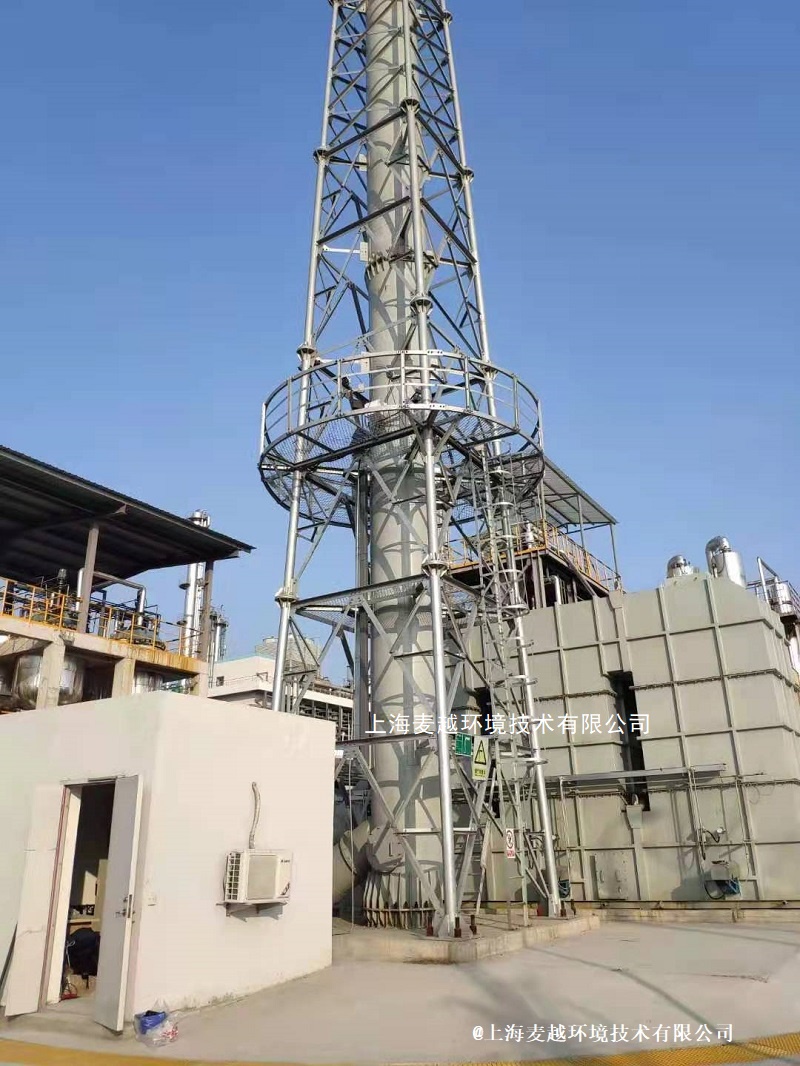

三、監測站房建設

1、應為室外voc在線監測系統提供獨立站房，監測站房與采樣點之間的距離應盡可能近，采樣及傳輸管線長度原則上不超過70m。

2、 監測站房的基礎荷載強度應≥2000kg/m2。若站房內僅放置單臺機柜，面積應≥3×4m2。若同一站房放置多套分析儀表的，每增加一臺機柜，站房面積應至少增加4m2，便于開展運維操作。站房空間高度應≥2.8m，站房建在標高≥0m處。

3、 監測站房內應安裝空調和采暖設備，室內溫度應保持在15～30℃，相對濕度應≤60%，空調應具有來電自動重啟功能，站房內應安裝排風扇或其他通風設施。

4、 監測站房內配電功率能夠滿足儀表實際要求，功率不少于8kW，至少預留三孔插座5個、穩壓電源1個、UPS電源1個。

5、監測站房內應配備不同濃度的有證標準氣體，且在有效期內。標準氣體應當包含零氣和voc在線監測系統測量的各種氣體的量程標氣，以滿足日常零點、量程校準、校驗的需要。低濃度標準氣體可由高濃度標準氣體通過經校準合格的等比例稀釋設備獲得（精密度≤1%），也可單獨配備。工作氣源純度應滿足分析儀器使用要求，氫氣純度至少達到99.99%。

6、監測站房應有必要的防水、防潮、隔熱、保溫及安全防護措施，在特定場合還應具備防爆功能，按照GB 3836.1中相關規定執行。

7、監測站房應具備滿足voc在線監測系統數據傳輸要求的通訊條件。

四、測量點位置選擇與建設

測量點位的選擇參照 HJ/T 75 標準的要求。應準確可靠地安裝在固定污染源煙氣排放狀況有代表性的位置上，位于固定污染源排放控制設備的下游和比對監測斷面上游，盡可能選擇在氣流穩定的直管段，避開煙道彎頭和斷面急劇變化的部位，不受環境光線和電磁輻射的影響，煙道振動幅度盡可能小，避開煙氣中水滴和水霧的干擾，以保證采樣斷面煙氣和流速分布相對均勻，監測斷面無紊流。

五、采樣孔法蘭

采樣孔法蘭是VOC監測氣體抽取探頭安裝用法蘭，法蘭規格為DN50 PN0.6，安裝法蘭端應上傾5°焊接，以減少冷凝水進入采樣氣路。采樣孔的法蘭與聯接法蘭幾何尺寸極限偏差不得大于±5mm，極限偏差法蘭端面垂直度不得大于2‰。

煙氣采樣頭、采樣管、伴熱管各連接處嚴格密封。

法蘭通過焊接固定在煙道上，法蘭需要帶有法蘭密封蓋。

VPT孔法蘭是為了安裝溫壓流一體機的探頭準備的，規格為DN65 PN0.6 。

系統采用皮托管法測量流速，皮托管不宜安裝在煙道內煙氣流速小于5m/s 的位置。安裝皮托管探頭時，動壓口與氣體流動方向的偏差角θ最大不得超過±5o，探頭的動、靜壓口應位于距煙道內壁當量直徑的1/3～1/2 處或距離煙道內壁不小于1m。

皮托管與微差壓變送器間距離應盡可能靠近。皮托管動、靜壓口與微差壓變送器的壓力檢測口用聚四氟管相連，連接處應密封。

六、環保比對孔法蘭

監測孔的開孔位置均應符合HJ/T 75 的要求。

煙道預留手工比對采樣孔管的開孔位置和數目應符合GB/T 16157 的相關要求；煙道預留手工比對孔內徑尺寸要求：內徑不得低于100mm；預留手工監測孔采樣管應和煙道壁垂直，且向外應出煙道外壁100mm。一般小直徑管道，預留1-2個即可。

各采樣設備的監測孔法蘭、采樣管及其固定連接材料（包括螺母、螺栓、短管、法蘭等）應采用不銹鋼，法蘭密封圈應采用石棉墊或硅膠墊材料。焊件應組對成焊，其壁（板）的錯邊量應符合以下要求：管子或管件對口、內壁齊平，最大錯邊量應不得低于1mm。當煙道為正壓煙道或有毒氣時，應采用帶閘板閥的密封采樣孔。

另外，我方會派出技術人員到現場，進行勘查，確認采樣口開孔位置，指導法蘭的焊接，配合完成采樣平臺上的工作。
