汽車4S店vocs在線監測系統fid應用方法

汽車4S店VOCs特點：

汽車4S店產生的大氣污染物主要為噴漆廢氣、晾干廢氣、焊接煙塵及補胎廢氣。

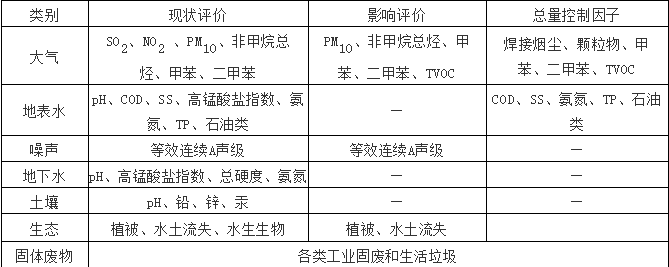

汽車4S店的環境影響評價因子：

‘’

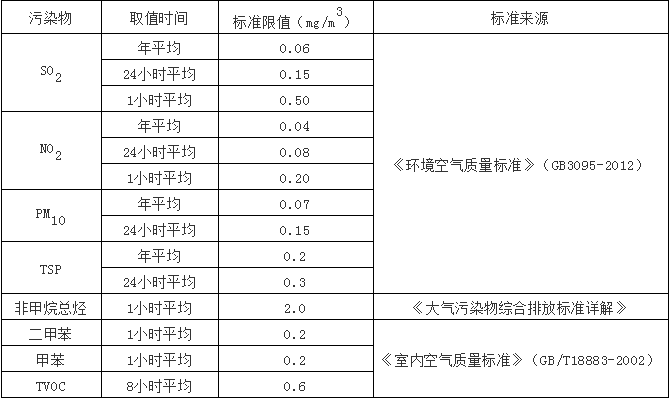

汽車4S店環境空氣質量標準：

注意：由于噴漆車間排放的有機廢氣成分復雜，因此改用TVOC（揮發性有機化合物）。

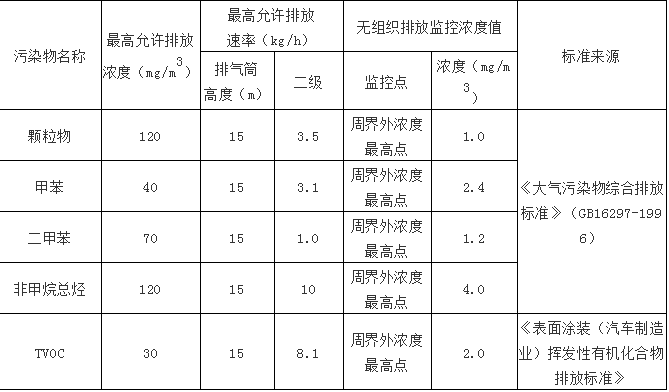

汽車4S店的空氣污染物排放標準：焊接煙塵，漆霧顆粒，甲苯，二甲苯和非甲烷總烴的排放應符合《大氣污染物綜合排放標準》（GB16297-1996）。 TVOC是指“廣東省汽車表面涂層”揮發性有機化合物的排放標準。

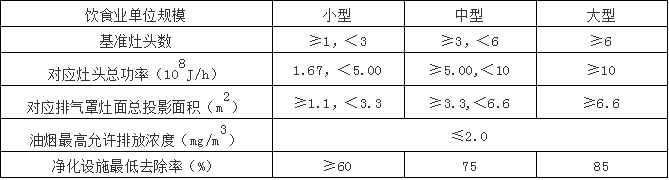

汽車4S店食堂中產生油煙廢氣參照執行《飲食業油煙排放標準》(GB18483-2001)中的小型飲食業單位的有關標準：油煙上限允許排放濃度2mg/m3，凈化率≥60%。

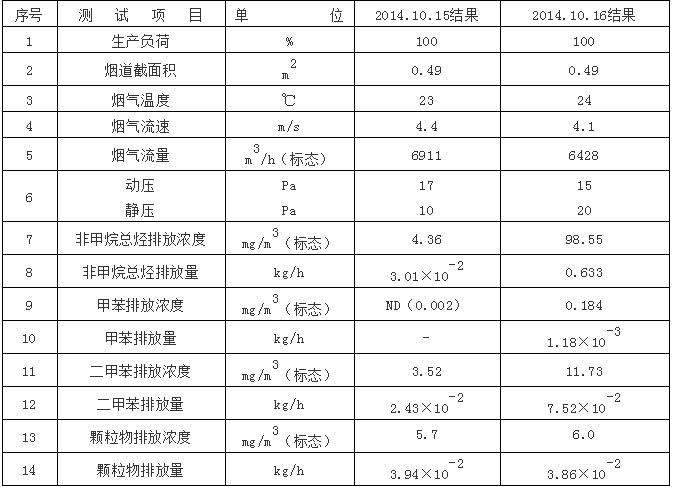

典型汽車4S店排氣筒監測數據：

由上表監測結果可知，項目噴漆過程中產生的特征污染物甲苯、二甲苯、非甲烷總烴、顆粒物的上限排放速率分別為0.184mg/m3、11.73mg/m3、98.55mg/m3、6.0 mg/m3，符合排放標準。

主要功能：

汽車4S店有機揮發物在線監測系統，實現了在線監測，數據采集，模型計算，數據訪問，網絡發布，報告查詢，報警控制，維護管理等功能，主要包括：

監測溫度，濕度，VOC水平等，并通過無線網絡或手機短信，實時在線，主動上報數據（GPRS / CDMA / 3G可選）將監測數據傳輸到監測中心；

通過傳感器檢測參數全面分析城市大氣中VOC的狀況；

監控探頭斷線報警功能；

基于電子地圖或表格實時顯示每個監控終端的在線數據；

長期存儲實時數據，事件記錄和操作記錄；

系統既可以顯示某個監控點的趨勢曲線，也可以同時顯示多個監控點的趨勢曲線，通過分析比較，實現預測預警功能；

監視中心會針對通信失敗和數據超限生成警報，并將警報的時間和原因記錄到數據庫中。告警方式有窗口提示，聲音告警和短信發送。

可以通過設置不同的查詢條件（包括時間，用戶，數據范圍等）從數據庫中獲取各種歷史數據，還可以查詢警報記錄以獲取警報的時間和原因。可以分析各種數據。在權限范圍內實現局域網內的數據共享；

系統可以輸入每個公廁的名稱，設備類型的數目等，以及現場聯系人的姓名和電話號碼，使用方便；

可以使用標準環保協議，通用MODBUS協議或優化的自定義通信協議，并且在接收時會自動識別數據。并可以根據用戶要求增加通訊協議；

根據系統要求，可以為每個采集終端設置不同的采集間隔。

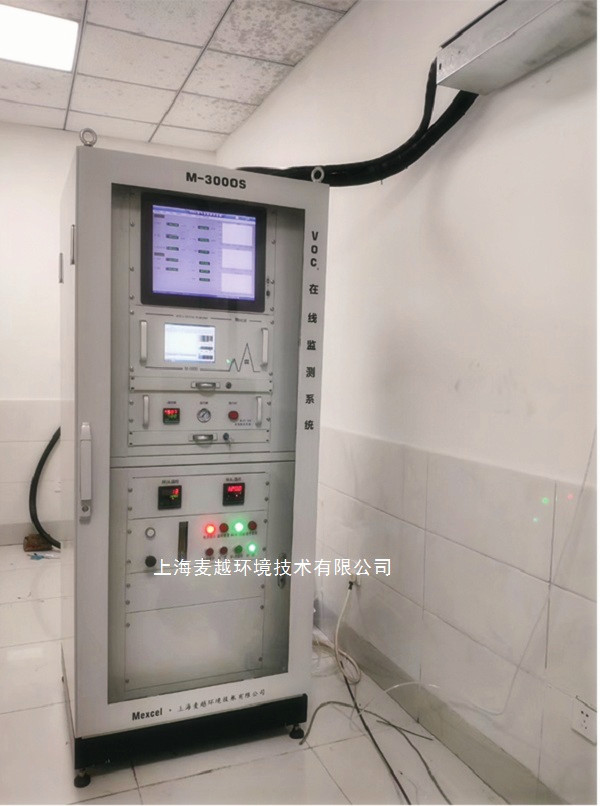

在線監測終端：

產品特點：

•  擁有專業的預處理系統，對樣氣進行有效的凈化，保證進入分析儀的氣體中沒有干擾測量的雜質，為測量精度提供保障。

• 設備具有遠程診斷、遠程操作等功能，運行維護更加便捷。

• 采用英國進口科爾康雙紅外寬頻可燃氣體探測器，測量精度高，響應時間快，檢測靈敏度高，數據可靠。

• 工業級的EMC模組，應對嚴酷的現場環境干擾。

• 提醒和報警功能齊全：傳感器到期提醒功能、超濃度報警功能、超溫濕度報警功能、故障報警功能、儀表標定提醒功能。

技術指標：

• 設備名稱:M-2000S TVOC-LEL 在線監測系統

• 檢測器:FID檢測器；滿足107  動態線性范圍

• 監測原理：GC-FID（氣相色譜法分離，FID檢測）

• 使用溫度：-10℃～50℃；

• 監測范圍：甲烷、非甲烷總烴、苯系物、甲醇等特征有機物

• 分析儀配置：雙切換閥（VICI）+三色譜柱（Agilent）+雙檢測器（FID）

• 量程：0～30000ppm； 可調

• 檢測下限：0.03mg/m3或0.05ppm（甲烷）

• 重復性：≤1%

• 氫氣使用時間：≥8h

• 電池使用時間：≥6h

• 采樣流量：≥0.6L/min

• 探頭要求：伴熱溫度120℃～200℃可調

• 分析周期：＜1min

• 儀器重量：＜12kg
