儲油庫VOC在線監測設備系統介紹

一、儲油庫VOC在線監測設備選用麥越環境公司的一款用于無組織排放邊界M-2060型VOC在線監測高精度高分辨率實時監測的智能VOC檢測系統，進行全面點位監測與聯網。VOC監測系統主要監測空氣中大氣壓力、溫度、濕度、風速、風向、VOC等因子。設備采用基于無線通訊技術，大量的加油站邊界監測點可實現與服務器之間保密安全通訊，將各監測點大數據匯集到“云平臺”。

二、應用場景

環境空氣自動監控、居民區大氣污染自動監控、

企業邊界大氣污染自動監控、職業環境空氣污染自動監控

產業園區空氣污染自動監控 、工作場所空氣污染自動監控

三、系統特點

1、標準化設計

符合國家標準規范要求

結構設計合理，可實現連續自動監測

2、運行穩定安全，數據真實可靠

采樣管線選用聚四氟乙烯、硼硅酸鹽玻璃或耐腐蝕、惰性化材質，減少管路吸附造成的損失

全管路保溫伴熱，避免高沸點烴類物質冷凝“積油”及部件腐蝕

3、無人值守、操作方便

具有自我保護功能，氣源供應不足時，火焰熄滅，關閉氫氣空氣。

自動恢復運行功能，開機、氣源供應恢復或意外斷電恢復后自動運行。

具備自動校準功能，實現無人值守。

四、儲油庫VOC在線監測設備 建設背景

VOCs（VolatileOrganicCompounds），揮發性有機物。對于石化行業而言，VOCs主要包括揮發性有機氣體和輕烴類；VOCs在PM2.5中平均占比接近30%，最大可達41%以上VOCs污染排放標準。

石化企業是主要VOCs人為排放源之一，主要來自石化裝置設備與管閥件泄漏、各類貯罐的呼吸、裝置尾氣、油品裝運揮發、廢水處理系統逸散等無組織排放。

五、儲油庫VOC在線監測設備產品簡介

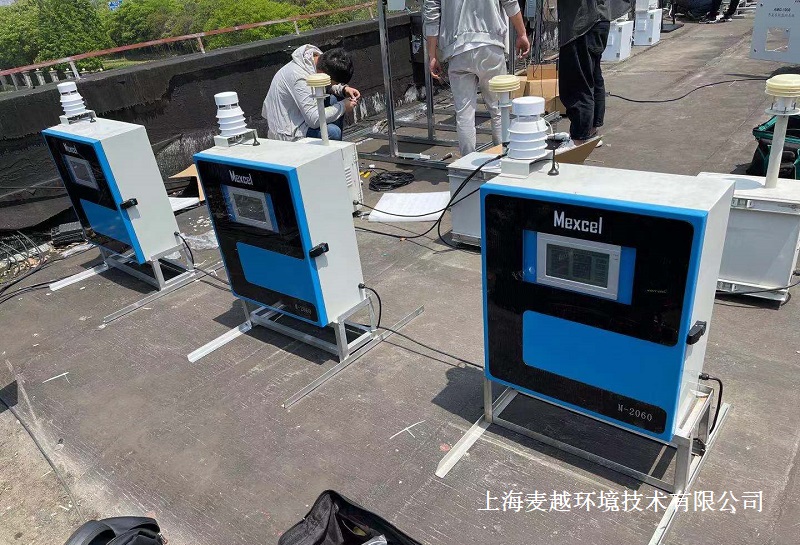

麥越M-2060型  VOC 在線監測系統是麥越公司針對環境中固定污染源的揮發性有機物進行實時在線監測的一種氣體檢測儀表；是集氣體采樣、氣體過濾、實時濃度顯示、本地聲光報警、設備聯動、數據遠程等功能為一體的標準化、模塊化、專業化系統集成產品；產品采用三防設計，可直接戶外使用；麥越M-2060型  VOC 在線監測系統經主動采樣、專業過濾后再進行專業氣室內進行檢測，具體反應速度更快、抗干擾能力更強、測量更精準、壽命更長等特點；因其性能和良好表現，不僅可以作為企業內的有組織或無組織的氣體排放使用，還可以為環保監測等部門提供數據決策支持。

六、儲油庫VOC在線監測設備 參考標準：

GB 3095-2012《環境空氣質量標準》

GB3095-1996《環境空氣質量標準》

GB16297-1996《大氣污染物綜合排放標準》

GB13271-2001《鍋爐大氣污染排放標準》二類區 II時段標準

GB37822-2019   《揮發性有機物無組織排放控制標準》

GB37823-2019   《制藥工業大氣污染物排放標準》

GB37824－2019 《涂料、油墨及膠粘劑工業大氣污染物排放標準》

HJ/T212-2005《污染源在線自動監控(監測)系統數據傳輸標準》

HJ/T193-2005《環境空氣質量自動監測技術規范》

HJ/T397-2007《固定源廢氣監測技術規范》

HJ/T55-2000《大氣污染物無組織排放監測技術導則》

DB12/524-2014《工業企業揮發性有機物排放控制標準》

七、儲油庫VOC在線監測設備 監測原理：

麥越M-2060型  VOC 在線監測系統 由 PID 技術原理的 VOC 氣體分析儀、原裝進口除濕除塵過濾器、國外品牌長壽命真空采樣泵、24V 電源轉換器和電路保護裝置組成；其工作原理為：產品由 220V 供電，經內部電源轉換器變成 24V 后，直接給 VOC 檢測儀和真空泵供電；由內部工作的真空泵主動將外界的氣體吸入氣管后，經高效除濕除塵過濾然后送入 VOC 氣體分析儀的專業氣室內進行濃度檢測；檢測的濃度值會實時在 VOC 氣體分析儀的屏幕上進行實時顯示；同時，還有 4-20mA 或 RS485 信號進行數據遠傳；另外，麥越M-2060型  VOC 在線監測系統還可以搭配工廠中的風機、閥門、噴淋系統等設備來使用，通過內部開關量信號實現聯動。氣體超標即時報警，同時啟動/關閉聯動設備；此外，其監測數據還可以通過配套軟件實時接收，并且可以實現多路統一管理以及數量的無限擴充。存儲的數據還可以任意選取時間段進行查詢，曲線顯示，數據 EXCEL 導出等，使得監測數據一目了然。
